小創(chuàng )新 大改善 銅川天然氣公司實用新型專利：路面鉆孔機
日期：2022-12-08 15:14:00
來源：辦公室
作者：李欣
瀏覽數：0次
目前城市管線大都直埋于瀝青、水泥路面或者小區道路鉆鋪路面下，由于硬質路面結構，管線一旦發生泄漏不能及時在地面表現出，形成暗流或者在地下溝道排走，需要配備路面鉆孔裝置輔助常規檢漏儀進行精確定位。本專利創(chuàng )新性改善了一種路面鉆孔設備——路面鉆孔機，該設備的創(chuàng )新性改善，極大的提高城市燃氣泄漏、自來水泄漏檢測水平，有效提高勞動生產率，降低勞動強度。

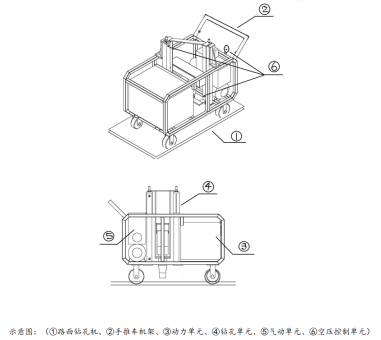

主要內容及效果：主要內容由以下5部分組成：手推車機架、動力單元(動力電源：電壓230V，頻率50Hz，功率2.8Kw)、鉆孔單元(標準直徑?22mm、長520mm的高硬度的合金鋼鉆頭)、氣動單元(1個空氣壓縮機、1個儲氣鋼罐、2個豎直氣壓千斤頂)、空壓控制單元(控制氣路、控制手柄、壓力調節閥以及節流閥)，以上五個單元相互配合、相互關聯有機地組合在一起，使得整個鉆孔機操作起來靈活自如。其主要效果是：提高了路面鉆孔機使用過程中的可靠性，杜絕在鉆孔作業中因機器缺陷出現頂起和側翻的事故;增加空壓控制單元后，使鉆孔作業過程更加平穩勻速;改進簡單易行，提高了生產效率，低了設備運行維護成本。
關鍵技術及作用：本發明關鍵技術為：一是采用氣缸雙氣路供氣，解決了路面鉆孔機單氣路鉆孔效率低下問題;二是增加控制壓力調節表，控制氣缸下行壓力在合理范圍(能鉆鑿路面又不會(huì )出現往下鉆鑿和空轉的壓力之間，也不會(huì )因為下行壓力過大出現鉆孔機被頂起和側翻的事故)。三是采用節流閥作為氣缸與氣管連接的快速接頭。(通過調節氣缸過氣量大小達到控制氣缸上行和下行速度，通過對左右氣缸兩側的節流閥調節，保證兩邊氣缸行程的同步。)
獲得榮譽及效益：獲得國家發明專利授權，獲得2022年陜西省企業“三新三小”創(chuàng )新競賽優秀獎。原有鉆孔機現場打孔需要四人配合操作，改進后只需1人操作，1人輔助，節約人工成本(兩人)每人每年人工成本12萬元。
